一、電磁水表概述

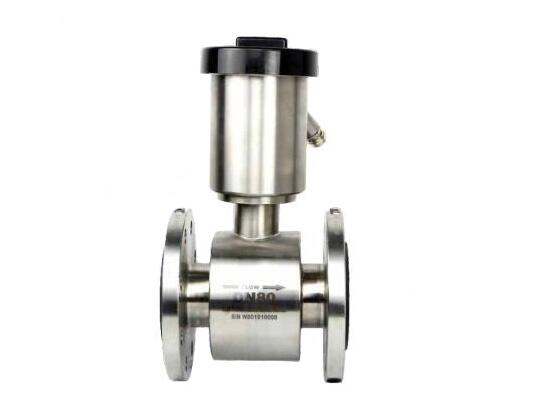

LDW電磁水表是一款電池供電的電磁感應水表。在不用犧牲精度和性能的情況下，可以安裝到任何地方，而不需要主電源，它是特地為例如取水，管網分配、計量收費和灌溉等單獨的水應用而設計的，它具有智能信息和高測量性能，易于安裝又節省用戶投資，給用戶帶來一種全新的用表體驗。
二、電磁水表工作原理

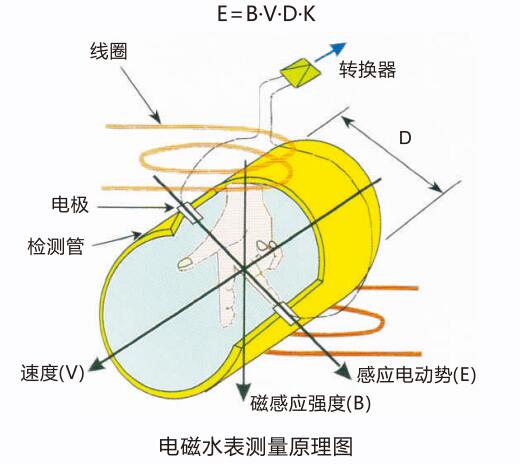

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為:
E=B·V·D·K
式中:
E---感應電勢;
K---與磁場分布及軸向長度有關的系數;
B---磁感應強度;
V---導電液體平均流速;
D---電極間距;(測量管內直徑)
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大、變換濾波等一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。
三、電磁水表產品特點
■本儀表安裝簡單-可將本儀表埋入地下或安裝在井中。IP68(NEMA6P)的設計不受儀表在管道任何安裝位置的影響，并且不需要配用過濾器。
■壓力損失低-直通的測量管確保壓力損失最小,即使在最高流速時也一樣�？梢越档驼麄�(gè)網絡系統的壓力,這有助于防止泵站壓力過高，導致管道破裂和泄漏。
■零維護-采用無運動部件設計,并且電池壽命可達6年。
■雙向測量-僅使用一臺儀表即可實現雙向流量測量。
■智能型儀表-僅使用一臺儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
四、
電磁水表技術參數
4.1基本參數
傳感器 |
型號 |
LDW型電磁水表 |
連接方式 |
法蘭式（GB/T9119-2010） |
測量參數 |
瞬時流量、累積流量、壓力(選配) |
口徑 |
DN40-DN300 |
壓力等級(MPa) |
1.0MPa至4.0MPa(按口徑分) |
襯里材料 |
橡膠 |
電導率 |
≥20μs/cm |
電極 |
不銹鋼316L |
防護等級 |
IP68 |
溫度 |
介質溫度:0℃~+70℃ |
環境溫度:-25℃~+70℃ |
存儲溫度:-40℃~+70℃ |
外殼材料 |
不銹鋼 |
轉換器 |
轉換器類型 |
|
防護等級 |
IP68 |
測量范圍 |
0m/s至±15m/s連續可測 |
測量精度 |
2級或1級,執行標準GB/T778-2007 |
供電方式 |
內置3.6V鋰電池 |
內置鋰電池壽命 |
通訊電池:1.5年~6年(實驗室內測試結果,會因環境和溫度變化,受通信方式和頻率影響) |
勵磁頻率 |
鎖定狀態:6.25Hz;測試狀態:1/15Hz |
正/反向流量測量 |
正流量時流向與流向標的方向-致,負流量時流向?qū)⑴c流向標的方向相反 |
顯示方式 |
多種顯示方式,9種組合,顯示瞬時流量，正，負累積流量,凈流量等 |
顯示和控制 |
數據可通過四個光電按鍵輸入,十位顯示累積流量(精確到小數點三位),五位顯示瞬時流量(精確到小數點二位),可自動調節精度,可顯示儀表診斷及報警狀態,用戶密碼控制,菜單式設置參數 |
輸出方式 |
GPRS,RS485通訊 |
報警功能 |
報警狀態顯示,傳感器故障,轉換器故障,電池欠壓,空管,測量狀態報警,輸出報警等 |
壓力傳感器 |
壓力范圍 |
0-4.0MPa |
供電電源 |
3.6V鋰電池 |
環境溫度 |
-25℃-85℃ |
響應時間 |
2ms |
精度 |
線性,遲滯及重復性之和<+/-0.3%fs |
外殼 |
不銹鋼 |
特別說明 |
應避免引壓管內水結冰損壞壓力傳感器,北方地區要把壓力傳感器安裝管道上,并做好保溫措施 |
連接螺紋尺寸 |
1/2寸或4分 |
4.2LDW型電磁水表1級.2級水量表
表4-2水表流量參數R=160
| 尺寸 |
DN40 |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
R(Q3/Q1) |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
Q1[m3/h] |
0.16 |
0.25 |
0.63 |
1.00 |
2.50 |
4.00 |
6.30 |
6.30 |
Q2[m3/h] |
0.25 |
0.40 |
1.00 |
1.60 |
4.00 |
6.30 |
10.0 |
10.0 |
Q3[m3/h] |
25(10) |
40(16) |
100(40) |
160(63) |
400(160) |
630(250) |
1000(400) |
1600(630) |
Q4[m3/h] |
31.25 |
50 |
125 |
200 |
500 |
787.5 |
1250 |
1250 |
表4-3水表流量參數R=250
尺寸 |
DN40
(11/2") |
DN50
(2") |
DN80
(3") |
DN100
(4") |
DN150
(6) |
DN200
(8") |
DN250
(10") |
DN300
(12") |
R(Q3/Q1) |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
Q1[m3/h] |
0.16 |
0.25 |
0.63 |
1.00 |
2.50 |
4.00 |
6.30 |
6.30 |
Q2[m3/h] |
0.25 |
0.40 |
1.00 |
1.60 |
4.00 |
6.30. |
10.0 |
10.0 |
Q3[m3/h] |
40(1) |
63(16) |
160(40) |
250(63) |
630(160) |
1000(250) |
1600(400) |
1600(630) |
Q4[m3/h] |
50 |
78.75 |
200 |
312.5 |
787.5 |
1250 |
2000 |
2000 |
表4-4水表流量參數R=400
| 尺寸 |
DN40 |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
R(Q3/Q1) |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
Q1[m3/h] |
0.08 |
0.1 |
0.25 |
0.4 |
1.0 |
1.0 |
1.6 |
2.5 |
Q2[m3/h] |
0.12 |
0.16 |
0.40 |
0.63 |
1.6 |
1.6 |
2.5 |
4.0 |
Q3[m3/h] |
32 |
40 |
100 |
160 |
400 |
400 |
630 |
1000 |
Q4[m3/h] |
37.5 |
50 |
125 |
200 |
500 |
500 |
787.5 |
1250 |
五、電磁水表選型
型 號 |
說明 |
LDW |
□ |
/□ |
/□ |
/□ |
/□ |
公稱通徑 |
40 |
|
|
|
|
DN40 |
50 |
DN50 |
80 |
DN80 |
100 |
DN100 |
150 |
DN150 |
200 |
DN200 |
250 |
DN250 |
300 |
DN300 |
量程比 |
R1 |
R=160 |
R2 |
R=250 |
R3 |
R=400 |
轉換器 |
B |
直讀型 |
M |
遠傳型 |
D |
發訊型 |
耐壓 |
10 |
1.0MPa |
16 |
1.6MPa |
附件 |
N |
接地環 |
P |
壓力傳感器 |
六、電磁水表分類
6.1電磁水表按照功能特點可分為3大類,即:
■LDW直讀型電磁水表
■LDW遠傳型電磁水表
■LDW發訊型電磁水表。
6.2功能描述

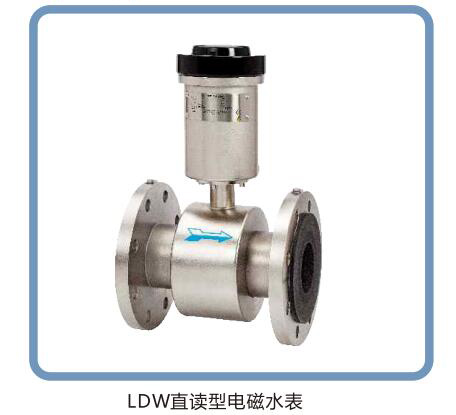

■LDW直讀型電磁水表
LDW直讀型電磁水表,現場顯示瞬時流量與累積流量,采用電池供電,無需外電,選用高清液晶屏,計量直觀,便捷,免維護。
| 供電電源 |
電池供電 |
信號輸出 |
無 |

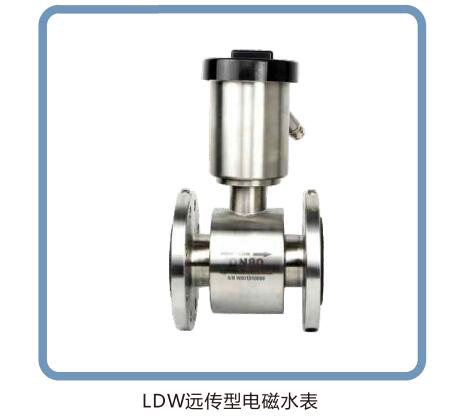

■LDW遠傳型電磁水表
配備RS485通訊接口(線纜) ,可直接與GPRS發訊模塊(可定制)或上位機等進行通訊,可將測量結果遠傳。
| 供電電源 |
電池供電 |
通訊輸出 |
MODBUS協議 |

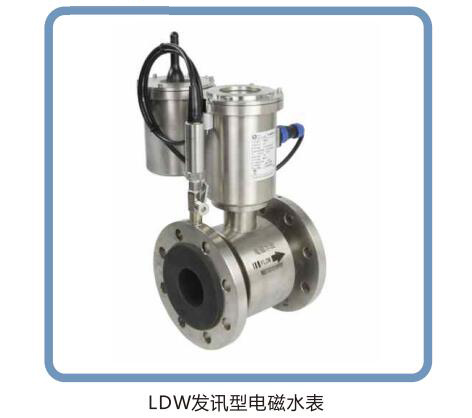

■LDW發訊型電磁水表
配備獨立電池供電的GPRS發訊單元,可以將測量結果發訊至‘集中器”等。
| 供電電源 |
水表與發訊單元分別采回獨立電池供電 |
通訊輸出 |
無 |
信號發訊 |
GPRS |
|
