摘要:電磁流量計目前廣泛應用于貿易結算領域其精度直接影響了交易的公平性本文對電磁流量計示值誤差的不確定度評定進行了闡述希望電磁流量計的使用可以更正確。
0引言
電磁流量計是20世紀五六十年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。電磁流量計的工作原理是利用法拉第電磁感應定律,在封閉管道中設置-個與流動方向相垂直的磁場,通過測量導電液體在磁場中運動所產生的感應電動勢推算出流量。本文依據JJG1033-2007《電磁流.量計檢定規程》規定的方法，對電磁流量計的示值誤差進行了不確定度評定。
1概述
依據JJG1033-2007《電磁流量計檢定規程》,靜態質量法水流量標準裝置,DN(6~150)mm,U≤0.03%(h=2)測量范圍在DN(6~150)mm;被測對象為電磁流量計,DN80mm,0.2級檢定流量:Q,=80m³/h;使用容積比較法進行測量。
2測量模型

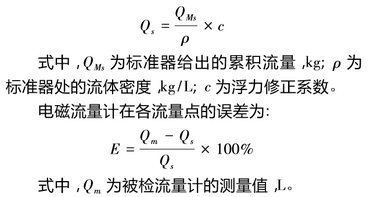

由于水的體積壓縮系數很小當壓力變化不是很大時可將水看作是不可壓縮液體因此,用質量法水流量標準裝置檢定電磁流量計時通過流量計的實際體積流量為:
3標準不確定度評定
選用水平臺位DN80mm靜態質量法水流量標準裝置對準確度等級為0.2級,DN80mm電磁流量計Q;=80m3/h流量點進行相對示值誤差測量。不確定度分析如下:
3.1靜態質量法水流量標準裝置的不確定度

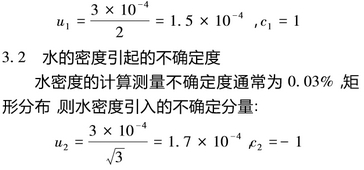

靜態質量法水流量標準裝置的不確定度為
0.03%k=2則:
3.3被檢表的測量重復性

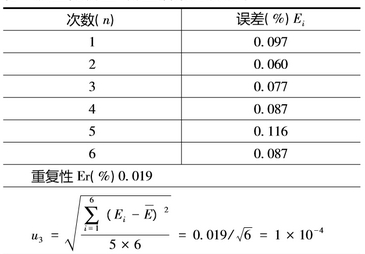

正式比對開始時對Q1=80m³/h流量點分別進行6次重復測量測量結果列表如下:
4合成標準不確定度

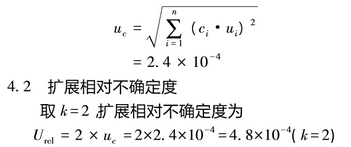

4.1合成標準相對不確定度
以上各量互不相關故合成相對不確定度為
5結語.
電磁流量計示值誤差的不確定度研究可以有效提高電磁流量計的使用效率還可以提高其精度符合電磁流量計使用者的利益,也符合貿易雙方的共同利益。
