摘要:氣體渦輪流量計主軸承大多采用油潤滑的滑動軸承或滾動軸承，存在較大的局限性。采用螺旋槽氣體軸承，設計了一種氣體渦輪流量計。按最大穩定性的原則，利用MAILAB軟件，系統地分析了在氣體渦輪流量計中動壓氣體軸承的結構形式對其載荷及穩定性的影響，得到了氣體渦輪流量計中動壓氣體軸承的可行工作范圍。
　　流量測量儀表種類繁多，測量方法也很多。迄今為止，可供工業用的流量測量儀表種類達60種之多。在如此眾多流量測量儀表中，氣體渦輪流量計以其精度佳、重復性好、抗干擾能力好、測量范圍寬、結構緊湊等優點而廣泛用于工業生產中。但是由于其主軸承使用滑動軸承或滾動軸承的局限性，使得氣體渦輪流量計存在不能長期保持校準特性以及流體物性對流量特性有較大影響等缺陷。我國中科院有一些學者曾嘗試將氣體軸承應用于流量計中，不過大多是選用可傾瓦動壓氣體軸承。由于可傾瓦動壓氣體軸承不但體積大，而且成本極高，很難用于民用工業中，所以僅僅停留在試驗階段。迄今為止國外尚無此類問題的研究“4。綜合制造成本、使用壽命以及精度提高等因素，本文作者設計了一種氣體渦輪流量計用螺旋槽動壓氣體軸承(以下統稱螺旋槽軸承)。
1氣體渦輪流量計的結構及工作原理

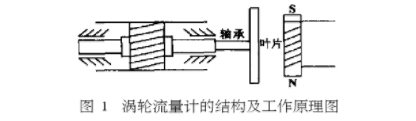

　　渦輪流量計的結構如圖1所示。在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內,對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉，片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號。再將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。由于流體通過渦輪時會對渦輪產生--個軸向推力，使軸承的摩擦轉矩增大，加速軸承磨損，為了消除軸向力，需在.結構.上采取水力平衡措施，這里不再贅述。從圖1中也不難看出工作主軸的性能對流量計有很大的影響。

2氣體潤滑的特點
　　從氣體固有的特點來看，氣體作為潤滑劑具有以下特點:
(1)粘度小。在15~20℃時，其粘度約為油的1/1000，摩擦力亦為油的1/1000;當溫度從20℃上升到80℃,其粘度增加約16%，而相同條件下油的粘度下降1/14。氣體由于粘度小，它所引起的摩擦力矩比油引起的小3個數量級。加上氣體具有均化作用，所以用氣膜潤滑支承的回轉精度比油膜高2個數量級。
(2)適應性好。油在極高或極低溫下，都不起潤滑作用。氣體潤滑劑在高低溫時，化學性能穩定，不受原子輻射的影響;加之空氣的對流作用，即使在高溫下，也可把氣膜看成恒溫。因此用氣體潤滑，排除了與邊界有關的一些問題。
(3)清潔無污染。氣體作為潤滑劑其排放出來的氣體，對環境無任何污染;且排氣壓力大于大氣壓力，外界污物不易進入機器，保持機器清潔。氣膜潤滑使機器運行平穩，不存在振動和噪聲的污染。
(4)壽命長。壽命分布離散是普通軸承尤其是高速軸承致命的弱點，工作壽命只有幾十到幾百小時。氣體軸承正常工作時，無金屬接觸，即使考慮其它條件的限制，壽命仍比普通軸承高得多，而且能始終保持精度不變。
綜上所述，氣體軸承的引入，無疑將會使氣體渦輪流量計產生一次革命。
3氣體動壓潤滑

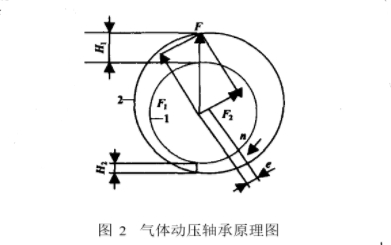

　　如圖2所示，旋轉件1受載后將與固定件2產生偏心。當旋轉件1以轉速n運動時，其間隙為和H，且H1>H2過濾后的氣體從H流向H2氣體在楔形間隙中形成壓力F1。氣體是可壓縮的，在間隙H2處形成低壓區，結果在偏心方向也產生支承力F2則總支承力F為矢量相加即
F=F1+F2
F用來平衡外載荷W.
　　動壓氣膜，是靠自生壓力來支承外載荷的，故適應性差。轉速越高，形成動壓越好。但無論轉速如何增加，或使油膜厚度h減到最小，氣體動壓潤滑所產生的壓強分布和承載能力都有其限制。
4螺旋槽軸承的設計
　　螺旋槽軸承以其承載大(特別是在高速下).功耗低、高速穩定性好等優點，遠優于其它類型的動壓氣體軸承。由于按最大穩定性優化的螺旋槽軸承，與按最大承載優化的螺旋槽軸承相比較，其穩定性提高近千倍，而其承載能力最多損失77%，因此本文選用按最大穩定性原則設計。
　　根據窄槽原理，同時充分考慮可壓縮性，由最大穩定性原則可以得出以下結論:

(1)軸承有槽面旋轉的穩定性，總好于無槽面旋轉的情形。
(2)在λ-1(λ-1=L/D)時，有槽面旋轉的穩定性最佳。
(3)軸承的穩定性對槽參數β、B1、Y和δ十分敏感。
(4)當槽面旋轉時，Y=1為最佳值，δ=4和B1=6是上限值。.
(5)窄槽假設的界限為:Ng>^/5.
(6)相對間隙e/R=0.0002~0.0004。
(7)相對偏心率:正常工作下，Ɛ=0.1~0.5;極限狀態下，e-0.8~0.9。
　　綜合上述結論，本文取有槽面旋轉，且λ=1。


　　設計本軸承，最重要的就是核算其承載能力。在上述前提下有以下公式:
最大穩定承載w-W/(psLD)
可壓縮數A=6μɷε2/ps
式中:pa為環境壓力:μ為潤滑氣體動力粘度;D為軸承直徑;ɷ為軸承轉速。
　　由于各無量綱參數都與可壓縮數^有密切關系,所以要核算其承載能力，就必須先求得^。從上面公式可以看出，A由μ、ɷ、ε和ps共同決定。一般來說，氣體動力粘度可取2X10-5Pa·s環境壓力可取1.5X10-5Pa;考慮到制造的成本，e可取1.75X10-6m,而本文在前面已經取λ=1,所以經過計算可得:.
A=65.3ɷD²

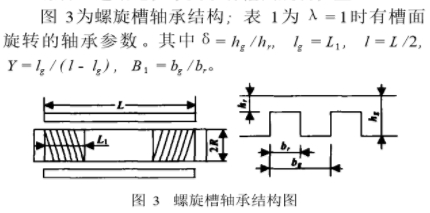

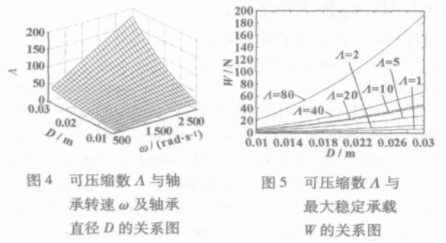

　　用MAILAB軟件分析以上式子，可以得到圖4。

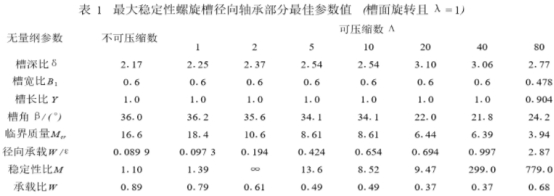

　　根據最大穩定承載w=εW/(εp,LD)=7.5X104D2W/Ɛ，通過對表1的分析，同樣利用MAILAB軟件分析最大穩定承載w與參數徑向承載w/ε以及軸承直徑D的相互關系，可以得到圖5。
5結論
　　從圖4和圖5中不難看出，倘若需要?dú)怏w渦輪流量計的正常工作速度在4500r/min以上時，在各參.數都取本文參數，其最大穩定載荷會在5N左右。況且本文的許多參數是取近似值，如果能夠?qū)⒏鱾�(gè)參數進一步優化，正常工作速度比較大的氣體渦輪流量計的主軸承完全可以用螺旋槽軸承。
