[摘要]腰輪流量計是一種轉子型的容積式流量計，也稱為羅茨流量計。它的存在已經有100多年的歷史了。其結構特征為:在流量計的殼體內有一個計量室.計量室內有一對可以相切旋轉的腰輪(由此得名腰輪流量計).

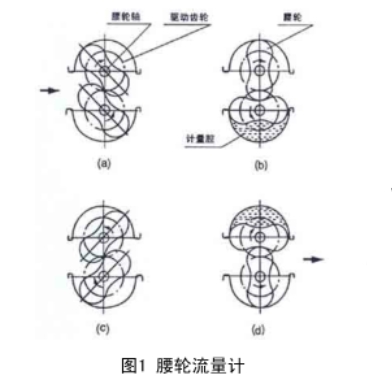

在流量計殼體外面與兩個腰輪同軸安裝了一.對傳動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。其工作原理是流量計兩端流體的壓力差，使得測量元件(兩個腰輪)轉動，把流體連續不斷的分割成單個的體積部分，利用驅動齒輪和計數指示機構計量出流體總體積量，并且通過實時的壓力溫度補償，計算出標準流量。圖1
腰輪流量計能用于各種清潔液體的流量正確計量，尤其適用于油品計量，也可用于氣體計量。它具有計量精度高，可達0.1-0.5級:無直管段要求，范圍度大等優點。.但它的缺點也很明顯:結構復雜，體積大，笨重，裝卸不方便，不適應于高溫介質的測量，運行時振動和噪聲較大，壓損較大等。
從上游氣源廠到下游工商用戶，口徑從25mm一直到400mm都有應用，尤其在一些非連續用氣或用氣量不穩定(如餐飲行業，鍋爐等用氣量波動較大的)的用戶，腰輪流量計起步流量低，量程比大的優點發揮了重要的作用。結合我公司的對燃?xì)庥?jì)量中腰輪流量計的實際使用情況，說說自己的心得:
在流量計的安裝上，盡量采用上進下出式的安裝方式。這是因?yàn)�，采用上進下出的方式，燃?xì)庵泻械碾s質通過腰輪轉動，可以部分被帶出計量室，減少在計量室內壁的附著:如果采用左進右出式的安裝方式，則雜質就會沉積到計量室內壁中，不能及時排出，容易造成腰輪的卡死。這一點，在焦?fàn)t煤氣計量上尤為重要。
在正常使用中，常見的兒種故障原因如下:
1最常見的故障是燃?xì)獠煌ㄟ^流量計，計數器不計數
產生這種現象的原因有:
(1)過濾器、過濾網罩堵塞，造成氣體不能通過流量計。這種現象經常出現在氣質較臟的煤制氣上，尤其是在冬季，氣體中所含有的粉塵、萘、焦油、水分等雜質極易附著在過濾器及過濾網罩上，造成堵塞。我曾經有過冬季在一個星期內清理三次過濾器完全堵塞的情況。過濾器是否堵塞，可以通過比較過濾器前后兩端的壓差來判斷，如果過濾器的壓差較大，則過濾器堵塞就比較嚴重了，這時應該及時清洗或更換過濾器芯。
(2)計量室內有異物(如焊渣、砂粒、.銹蝕物、油脂等)進入，造成腰輪卡死。這種現象經常發生在流量計安裝后剛投入使用時，由于管道沒有清理干凈，致使異物進入計量室，造成腰輪卡死。這時需要拆開流量計，抽出腰輪，清理計量室，并且修復腰輪的表面由于異物造成的毛刺。
(3)軸承磨損，造成腰輪軸下沉。流量計的軸承-般采用滾動軸承，在磨損初期，流量計起步流量會變大，工作時噪音加大，會產生轉子和計量室相互擦碰的金屬聲:軸承磨損再嚴重，就會導致腰輪卡死，氣體不能通過流量計。軸承磨損的原因，主要是因?yàn)闈?rùn)滑不好，軸承長期在缺油狀態下運轉，使用壽命縮短:或是由于燃?xì)庵械碾s質顆粒附著在軸承上，造成了軸承滾珠的研磨損壞。這種故障，在焦?fàn)t煤氣的計量中最為常見，尤其是在冬季，煤氣中的焦油、萘等雜質更容易在計量室、腰輪表面及軸承上附著，加速軸承磨損。為了延長軸承的工作壽命，就要注重平時的維護工作:及時加注潤滑油，及時清理過濾器，并且定期更換潤滑油，保證流量計在潤滑干凈的狀態下.工作。
2供氣正常
供氣正常，腰輪轉子工作正常，但計數器工作不正常，如發生計數器計數不連續，出現“跳字”、“卡輪”現象，甚至不計數。這時應該檢查計數器的齒輪是否磨損或脫落，傳動軸是否變形，計數器的支架是否損壞，磁性聯軸器的磁鋼是否松動脫落等。對于計數器部分的損壞，更換新計數器即可:對于磁性聯軸器的磁鋼的脫落，要特別注意，脫落的磁鋼有可能吸附在別的部件上，引起其它部件損壞，甚至?xí)茐拿芊獠课�，造成安全事故。我公司就有這樣的一個例子，磁鋼脫落后，附著在磁性聯軸器的表面，與密封擋板摩擦，當發現時，密封擋板即將被磨透。如果沒有及時發現，那后果將不堪想象。
3加裝有智能積算儀的腰輪流量計
加裝有智能積算儀的腰輪流量計，積算儀有時會發生顯示屏沒有顯示或是數據(如壓力、溫度、流量等)顯示不正常，這會造成積算儀不能正確積算。對于顯示屏沒有顯示，主要考慮檢查積算儀電池是否沒電。對于顯示數據不正常，首先要查看周圍是否有強電場、強磁場的干擾:如果沒有，檢查相應的傳感器接線是否有虛連、脫落、開焊的現象:如果沒有，就應該考慮傳感器發生故障。找到產生故障的原因后，做相應的處理解決故障。
4流量計密封部位有滲漏現象
流量計密封部位有滲漏現象，如注油孔、油窗等密封部位發生滲油、漏氣現象，會造成巨大的安全隱患。這多是由于密封圈老化失效造成的，必須更換密封圈。
以上就是腰輪流量計在運行過程中常出現的故障現象及原因。要想保證流量計能夠長期穩定的運行，一定要注重日常的維護工作，要多巡視，細心觀察，做好記錄:要勤維護，及時加注潤滑油和清理過濾器，在冬季對流量計加裝電輔熱裝置并做好保溫，保持流量計及過濾器的相應溫度:不要讓流量計長時間地超量程運轉:在發現小故障時要及時處理，不要讓流量計帶“病”工作，避免造成更嚴重的后果�？傊�，只要日常維護工作做好，腰輪流量計還是-種正確穩定的計量?jī)x表。
