摘要:對于鉀肥生產企業而言,生產過程中另外一個重要參數就是流量,流量就是單位時間內流經某一截面的流體數量。流量可用體積流量和質量流量來表示,其單位分別是m³/h、L/h、kg/h等。流量計是指測量流體流量的儀表,它能指示和記錄某瞬時流體的流量值,計量表是指測量流體總量的儀表,它能累計某段時間間隔內流體的總量,即各瞬間流量的累加和。電磁流量計可用于正確測量電導率大于5μscm的液體、紙漿、泥漿、礦漿的流量。一體型是傳感器和信號轉換器設計成一體的流量測量系統,分體型是傳感器與信號轉換器分體安裝。
1電磁流量計的工作原理
電磁流量計是利用電磁感應原理制成的流量測量儀表,可用.來測量導電液體體積流量(流速)。變送器幾乎沒有壓力損失，內.部無活動部件,用涂層或襯里容易解決腐蝕性介質流量的測量。檢測過程中不受被測介質的溫度、壓力、密度、粘度、流動狀態等變化的影響,沒有測量滯后現象。
工作原理:

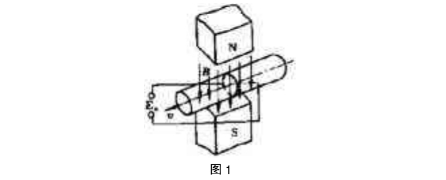

電磁流量計是電磁感應定律的具體應用,當導電的被測介質垂直于磁力線方向流動時，在與介質流動和磁力線都垂直的方向產生一個感應電動勢E。如圖1所示。工作原理表達式:E=BDV,式中B-表示磁感應強度T;D-表示導管直徑,即導體垂直切割磁力線的長度m;V-表示被測介質在磁場中運動的速度m/s。感應電勢E與被測介質的體積流量成正比。但變送器輸出的E是一個微弱的電流信號,其中包含有各種干擾成分,而且信號內阻變化高達幾萬Ω,因此，要求轉換器是一個高輸入阻抗且能抑制各種干擾成分的交流亳伏轉換器，將感應電勢轉換成4~20mADC統一信號,以供顯示、調節和控制。在現代化生產企業中,該信號送入PLC或者DCS進行組態。
2電磁流量計的特點與應用
電磁流量計有許多特點，應用時對有些問題必須特別注意。
電磁流量計的特點:
(1)測量導管內無可動部件和阻流體,因而無壓損,無機械慣性,所以反應十分靈敏。
(2)測量范圍寬,量程比一般為10:1,最高可達100:1,流速范圍一般為1~-6m/s,也可擴展到0.5~-106m/s。流量范圍可測量每小時幾十毫升到幾十萬立方米。測量管徑范圍可從2~2400mm,甚至可達3000mm。
(3)可測含有固體顆粒、懸浮物、酸、堿鹽溶液等具有一定電導率的液體體積流量,也可測脈動流量,還可以進行雙向測量。
(4)電動勢與體積流量成線性關系，因此儀表具有均勻速度,且流體的體積流量與介質的物體、流動狀態無關,所以電磁流量計只需用水標定后即可來測量其他導電介質的體積流量而不用修正。
3電磁流量計的局限性和不足
(1)使用溫度和壓力不能太高,具有使用溫度與管道襯里的材質發生膨脹、變形、變質的溫度有關，一般不超過120°，最高使用壓力取決于管道強度，電極部分的密封狀況以及法蘭的規格等,一般使用壓力不超過1.6MPa。
(2)應用范圍有限,電磁流量計不能用來測量氣體、蒸汽和石油制品等非導電流體的流量。
(3)當流速過低時,要把與干擾信號相同數量級的感應電動勢進行放大和測量時比較困難的，而且儀表也容易產生零點漂移，因此，電磁流量計的滿量程流速的現象一般不得低于0.3m/s。
(4)流速與速度分布不均勻時,將產生較大的測量誤差,因此在電磁流量計前必須有一個適當長度的直管段來消除各種局限阻力對流速分布對稱性的影響。
4安裝要求及接地

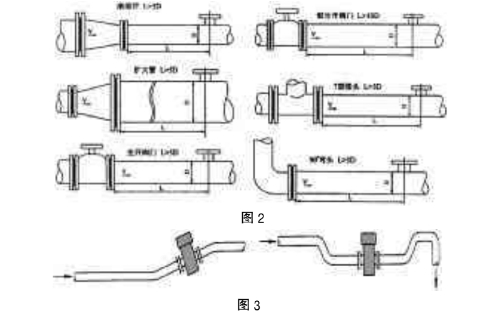

(1)如果沒有大量持續不斷的漩渦進入測量段,電磁流量計的測量就與流速分布狀態無關。但是在雙彎頭、切向流入或半開閘閥后面,可能回產生這種漩渦。因此建議流量調節閥安裝在電磁流量計傳感器的下游,此外，應確保測量管段總是充滿流體。在生產線上使用電磁流量計時,總會有人不按照要求安裝,生產.工藝控制點要求高的生產線,必須按照要求安裝,否則電磁流量計測量不正確。
(2)安裝電磁流量計傳感器時，理論上安裝要求為前3DN,后2DN,DN表示管道直徑,就可以確保測量的精度。在實際生產過程中,經常會遇到某臺電磁流量計顯示不正確，其安裝過程中把電磁流量計的傳感器沒有按照要求安裝,不符合安裝要求,傳感器安裝在管道彎頭出口不到3DN的位置,結果顯示異常。
(3)標定時對直管段有特殊要求，要求上游直管段10DN,下游直管段5DN,表示管道直徑。
(4)傳感器的接地不久是基于安全目的，同時對于電磁流量計的無故障運行是必不可少的，傳感器的接地螺栓應連接到地電位。對于朔料或者絕緣管線,流體的接地是通過安裝接地環來實現，如果管道中存在雜散電勢,建議在傳感器的兩端均安裝接地環。.
(5)電磁流量計可以安裝在垂直、水平或者傾斜管道上,但電極線必須保持在水平方向上,避免電極軸線處于垂直方向。
(6)在實際生產過程中經常會遇到管道管徑大于傳感器口徑時，可根據傳感器口徑大小在水平或者垂直管道上縮管,按照電磁流量計安裝要求進行安裝。
5轉換器
轉換器是將傳感器傳輸過來的脈沖信號轉換成與管道流體介質的體積流量成正比的標準4~20mA信號，輸出到PLC或者DCS實施監控該管道流量的報警、指示、記錄、調節。在現代化生產企業中安裝在管道上的電磁流量計經常會出現顯示不正確，檢測傳感器是否完好,不用拆卸傳感器，可拆卸傳感器或者轉換器的信號線及電極的電源線，用萬用表相互量信號線或者電源線的阻值即可判斷。
6結束語
在化工生產過程中,為了有效地進行生產操作和控制，經常需要測量生產過程中各種介質(液體、氣體和蒸汽等)的流量,以便為生產操作和控制提供依據。同時,為了進行經濟核算,經常需要知道在一段時間(如一班、一天等)內流過的介質總量。所以，介質流量是控制生產過程達到高產和安全生產以及進行經濟核算所必需的一個重要參數。
