摘要:電磁流量計廣泛地應 用于工業過程當中各種導電液體流量的測量。本文介紹了電磁流量計的結構原理和特點，從三個方面分析電磁流量計誤差產生的原因，并分析原因和解決的方法。
電磁流量傳感器常用于各種液體流量的測量，在目前的工業中有著廣泛的應用。例如酸、堿等腐蝕性的物質，就可以通過電磁流量傳感器來測量其特定橫截面積管道內的流量，不僅測量較十分方便，還可以避免和腐蝕性的液體接觸，目前已經形成獨特的應用領域
1電磁流量計的工作原理

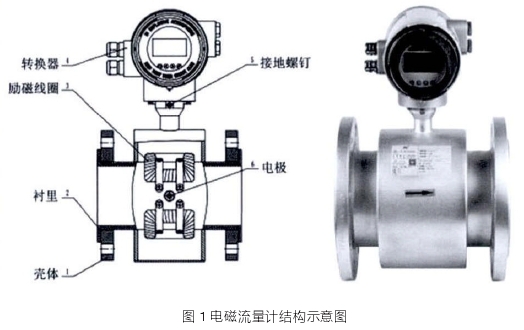

電磁流量計是一種新型的測量儀器，它主要是通過電磁感應來實現液體的流量測量。電磁流量計不僅能夠測量蒸汽、純凈水、泥沙和礦漿等多種流體,而且測量的精度較高。在具體的應用中，電磁流量計是根據導體切割磁線產生感應電勢的原理，當流體經過特定管道時，就會形成管道兩端的電勢差，而且電勢差與流動的速度有直接的關系，經過一系列的轉化，就可以通過管道兩端的電勢差來計算出流體的流速日。如圖1所示，是電磁流量計的結構示意圖，最終是通過電極收集電子實現流量的測量。
2電磁流量計的主要特點
電磁流量計的特點主要包括以下幾項:
1)適用范圍較廣。電磁流量計測量流體的流速不會受到溫度和粘度等因素的影響，而且由于測量管內的流動無阻礙，所以對直管段的要求較低。而且，由于不直接和流體接觸，甚至是帶有泥沙的混合物也可以測量。因此電磁流量計的適用范圍較廣，能應用于多種流體的流速測量。
2)測量精度較高。電磁流量計的測量精度較高，如果嚴格按照相應的標準執行測量，并且保證測量環境符合要求，那么就可以得出正確的流體流速。在具體的使用腫，可以根據具體的情況設定參數，其編程也能夠實現個性化。特別是新穎的勵磁方式，可以進一步提高測量的正確率。在具體的應用中，電磁流量計會顯示出毫伏級別的電勢差，計算的方式也較為系統，所以統計出的流體流量準確。
3)使用壽命較長。電磁流量計有自我診斷功能，而且其內部可移動的部件較少，再加上管道內沒有附加的壓力損失，所以使用壽命極長。-般安裝電磁流量計后，還會增加相應的襯里保護電極，減少流體中腐蝕性物質對電磁流量計的損壞，所以其使用的壽命較長。
4)可實現遠程操控。電磁流量計的反應較為靈敏，而且可以把電信號通過轉換器輸出輸出為標準信號，實現遠距離的傳輸，這樣就方便了流速測量的控制。電磁流量計的這-特點對于網絡化的管理有著極大的幫助，在很多環境較為惡劣的地區，可以不必在設立專門的統計人員，減少了流量統計的成本，反饋也更加及時和正確。
3誤差分析
電磁流量計的測量精度較高，但是由于其使用的環境較為惡劣，所以很容易受到多種因素的影響，造成測量精度不高的問題。在實際應用中，受操作不當、設備選擇不合理、安裝不科學等因素的影響，使用電磁流量計進行流量測量時產生測量誤差。下面從三個方面來分析造成電磁流量計流量測量產生誤差原因。
3.1選型不當
選型不當是造成電磁流量計誤差的主要原因之一,在很多情況下電磁流量計的流速測量范圍與實際流速不匹配，而且管道的內徑匹配也有相應的問題，這就會造成統計出的數據不精確。另外，在電磁流量計中，為了避免電極與腐蝕性的液體接觸，會采用襯里保護，而很多使用中卻沒有考慮到這方面的原因，選擇的電極與襯里不恰當，在使用中會因為磨損、變形、腐蝕和結垢等原因造成內部襯里的變形，這也會產生相應的誤差。
電磁流量計的勵磁方式有多種，不同的勵磁方式應用范圍不同，有的容易產生干擾電流,而有的會引起零點的波動。在選擇的時候需要根據具體的測量流體來確定，--般情況下都要保持電壓和頻率的穩定，這樣磁場才能夠盡量的恒定，測量的誤差也更低。然而在一些情況下，電磁流量計的勵磁方式選擇不當，導致磁場發生紊亂，因此測量出的數據存在- -定偏差。在一些應用的情況中，流體是固液混合體，這種流體的測量較為復雜，不能選用單向的電磁流量計,而應該采用固液分離段安裝傳感器的方式。.很多應用情況下忽視了這一問題， 進而引起測量的誤差。
3.2待測液體的影響
由于電磁流量計最主要的作用就是統計流體的流量，而流體的情況可能十分復雜，所以待測液體也會引起電磁流量計測量的誤差，主要原因和應對措施如下:
1)待測液體的電導率過大或過低。如果待測液體的電導率過大，那么測量的數值就會出現明顯的波動,造成控制系統的紊亂，進而影響到測量的精度。如果待測液體的電導率較低，電極的正常輸出就得不到保證，很多情況下電磁流量計統計不到相應的數據，直接影響到測量的精度。針對這種情況，一般要進行電磁流量計的分類選擇，并且安裝直管段，這樣才能夠正確的統計流體的流速。
2)流體中含有大量氣泡。氣泡會影響到電磁流量計的測量精度，因為氣體本是溶解在液體中的，但是很可能在流動的過程中游離出來形成氣泡，這些氣泡的密度與流體存在較大的差異，因此會影響到測量的精度。而且,直徑過大的氣泡還會造成測量顯示的波動,得出的數據并不具有代表性。針對這種情況,可以在電磁流量計附近安裝集氣裝置，同時保證電磁流量計安裝在泵的下游和控制閥的上游，減小氣泡對電磁流量計測量精度的影響。
3)被測液體的電導率的變化。被測液體很可能在運輸的過程中電導率發生變化，這就會直接影響到測量的精度。因為電導率會直接決定電磁流量計兩端的電勢差，如果他在流動的過程中電導率不是恒定值，那么測出來的數值就會存在明顯的偏差。當然，這種情況出現的一般較少，如果出現這種情況，則可以采用其他原理的流浪記來進行測量，避免測量的精度影響到結果的正確率。
4)沉淀物的影響。-般的流體都并不是純潔的液體，所以其內部含有多種雜質,很容易在流動的過程中產生沉淀，污染到電磁流量計的電極，進而使得電磁流量計的測量精度受到影響。為了解決這一問題，首先可以在可控的范圍內提高液體的流速,減少雜質的沉淀。另外，還可以采用聚四氟乙烯等材料來作為襯里保護電磁流量計的電極，以此來提高精度。當然，最好的方式就是定期的清理電磁流量計,這樣才能最大程度的保證其測量精度回。.
3.3外部干擾
來自于外部的干擾也可能會影響到電磁流量計的精度，具體原因和解決措施如下:
1)轉換器與傳感器的線纜較長。在電磁環境下，如果傳感器與轉換器之間的線纜長度較大，那么就會產生相應的干擾，這些干擾會直接體現在測量器上，其數值表現出非線性的變化。針對這一問題，可以采用屏蔽的方式來降低干擾的影響，在接地管內，獨引入電纜，并且合理的縮短電纜的長度，這樣就能夠使磁場干擾降到最低。
2)電磁流量計的接地電阻過大。電磁流量計的輸出信號很小，因為它只是流體中所帶電子造成的電勢差，一般只有幾毫伏，所以抗干擾能力較弱。為了解決這一問題，通常電磁流量計的零電位需要可靠的接地，保證其內阻較小，同時還要在電磁流量計的內壁涂抹相應的絕緣物質，這樣才能保證電磁流量計的獨立性,減少各種干擾對測量精度的影響。
3)電磁流量計的勵磁圈不對稱。電磁流量計的精度較高，這依賴于勵磁圈的對稱性,如果電磁流量計內部的勵磁圈不對稱，在測量的過程中就會產生電勢的偏差,這將直接導致測量結果不準確。針對這一-問題，需要確保電磁流量計的質量，最好進行使用前的測試。當然，還可以在電磁流量計的安裝地增加防震動的保護，這樣儀表的工作環境才能得到有效的保障，進而有效的提高電磁流量計的測量精度。
電磁流量計在使用中會受到外部因素的影響，但是可以通過針對性的分析與采取措施來降低外部因素對電磁流量計精度的影響。上述的幾點為電磁流量計在使用中的主要影響因素，當然也有其他的因素存在。使用者可以根據自己的實際使用情況進行判定，提前做好預防的措施，并且預先進行調試與評估,待滿足要求后再投入使用，這樣就可以降低干擾，提高電磁流量次統計流量的精度。
4結語
在當前的工業生產中,有很多地方需要用到流體流速的測量,而且-些流體具有較強的腐蝕性，無法直接和其接觸，這就增加.了工作的難度。電磁流量計的出現很好的解決了上述的問題，它通過流體中的電子形成電勢差來計算流速,不僅適用的范圍較廣,而且測量的精度較高，對工業生產有著重要的幫助。但是，在電磁流量計的具體使用中，還會產生-定的誤差�；诖�，本文從電磁流量計的工作原理入手，首先分析了電磁流量計的特點，然后針對性的探討電磁流量計產生誤差的原因，并且探討了相應的解決措施，希望可以給電磁流量計的合理使用提供一定的參考意見，推動該項技術的長遠發展。
