摘要:海上平臺油井計量流量計定期校準保證其正確率具有重要意義,實驗室的檢定是一項成熟技術，但需要到現場拆、裝流量計,工作量大且周期長。因此，海上某平臺針對計量分離器液相流量計的校驗方法進行了研究,創新并總結出一套包含超聲波法、容積法、標準模塊串聯法的自主校驗方法，并成功應用于所轄井口平臺的計量流量計校準工作中，能有效提升油井計量的精細化管理。
油井產液量能反映油層中油、氣、水變化的規律，對于掌握油井的生產情況，分析油井動態變化及制定油水井下一步調整措施具有重要意義[1，油井計量是平臺--項基礎工作，在油井計量過程中，無論是用轉子流量計、質量流量計還是刮板流量計，受油井出砂、工況變化、設備腐蝕老化等因素影響，計量結果會變得不正確，甚至失去計量性能，若長時間未采取有效的校驗手段，將無法正確掌握油井真實產能[2]。某海上中心A平臺所轄三座井口平臺M/D/E,共計油井112口，承擔著整個油田1/3的產量重任。傳統的檢定辦法是將流量計進行拆卸，運送至檢定實驗室進行校驗，然后返海上安裝，檢定周期長，且可能會因油井生產中攜帶泥砂、蠟等雜質以及含水變化，工況與檢定實驗室中的模擬場景不完全一致，引起檢定結果偏離實際情況[3]。針對上述問題，A平臺對計量分離器液相流量計的自主校驗方法進行研究、總結，并應用于所轄井口平臺的計量流量計校驗工作中。
1技術簡介
為實現自主校準的正確率、簡潔性、適用性及經濟性，平臺創新提出容積法、標準模塊串聯法兩種校驗方法，并融合超聲波法形成一套較完備的校準方法。
1.1校準方法思路
(1)容積法校驗流量計
選取標準容積罐作為標定罐，將油井計量流程倒人標定罐，通過對比一-定時間內計量流量計的累積量和標定罐測得體積量，并以標定罐測得體積為標準，來計算出計量流量計偏差度。
(2)串聯法校驗流量計
利用生產水或地?zé)崴鳛樾?zhǔn)介質，通過將移動式標準流量計模塊[4]與計量流量計進行串聯，來對比不同測定點的流量值，并以標準模塊的顯示值為標準，來計算出計量流量計偏差度。
(3)超聲波法校驗流量計[5]
選取合適量程超聲波流量計及測量點，在管線外部臨時加設超聲波流量檢測裝置,對比超聲波流量計和計量流量計的瞬時差值，并以超聲波流量計為標準，來計算出計量流量計偏差度。
1.2建立完備的校準程序
超聲波法測量簡單，可實現在線測量，但正確率影響因素較多;容積法無需額外校準設備，且測量時間越久，結果越正確;標準模塊串聯法能實現閉路、連續的校準過程，安全可靠，但要求校準介質源頭壓力大于生產流程壓力。
A平臺依據三種校驗方法的特點形成一套以“標準模塊法作為計量流量計校準參考標準并按季度開展，容積法作為輔助檢驗依據，超聲波法測量作為月度監測手段”的校準程序。
2油田應用
2.1在井口M平臺開展超聲波法校準流量計
考慮到D/E平臺投產較早，管線腐蝕或縮頸會對超聲波計量正確率產生影響，且流程管線沒有能足夠滿足超聲波流量計安裝要求的直管段長度，故選擇此方法在M平臺開展,選用超聲波流量計的量程為0~40.6m3/h,工作壓力0~1.5MPa。
(1)校準操作過程
從計量分離器液相出口選擇2m的直管段安裝超聲波流量計，選擇2口產量不同的油井分別倒人計量進行校準，以每5min為--梯度記錄對比瞬時流量值。

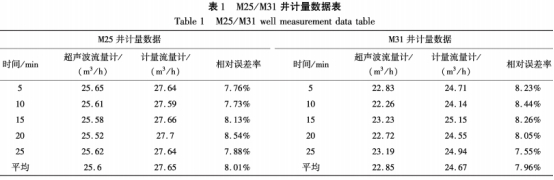

(2)數據整理總結
從數據對比中發現，瞬時流量27m3/h、25m3/h的相對誤差率在8.01%、7.96%。根據超聲波流量計特性，測量流量在1/3至2/3量程范圍內，受外界因素干擾最小，在測量流量接近流量下限時，受流態、氣泡等影響會相應增大。
故本次校準得出結論，M平臺計量分離器液相流量計偏差在8%左右。
2.2在井口D平臺開展容積法校準流量計
基于超聲波法在M平臺的應用效果，進一步嘗試容積法開展校準，利用D平臺作業間隙，在D平臺開展容積法校準流量計。
2.2.1校準操作過程

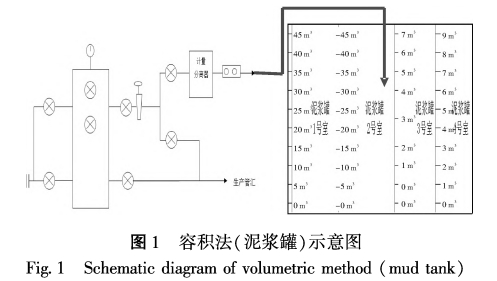

(1)連接臨時管線
將計量分離器液相流量計后端甩頭盲板拆除，接軟管2"軟管至泥漿罐，實現計量分離器介質能通過流量計后進人泥漿
(2)導通校準流程進行校準
關閉計量分離器液相流量計出口至生產管匯的流程，導通進入泥漿罐流程，將產液量較穩定的D2井倒入計量流程。當計量分離器液位與壓力趨于穩定后，開始記錄相關數據，包括時間、泥漿罐起始液位、流量計起始流量，累積測量30方,同樣步驟利用產液量較低的D18井再次校準。
2.2.2數據整理總結

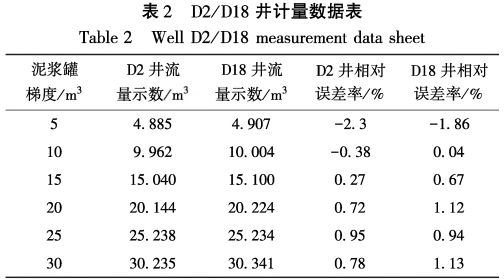

以30方的容積為基數，每5方為一個梯度記錄，計算出計量D2井和D18井時流量計偏差。
通過分別計算兩口井累計30m3的數據,對比得出相對誤差分別是0.78%和1.13%，得出結論，本次校準的D平臺計量分離器液相流量計偏差基本在1%左右，較為正確。
2.3在井口E平臺開展標準模塊串聯法校準流量計
為進一步提升校驗正確率，在E平臺利用標準模塊串聯法進行校準，因井口平臺水源井操作壓力低于生產管匯壓力,此次校準是基于利用注水井高壓水來流程進行校準。校準采用公司統-一定制的注水井流量計標定模塊，該流量計范圍(6~90m3/h),基本誤差0.48%。
2.3.1校準操作過程

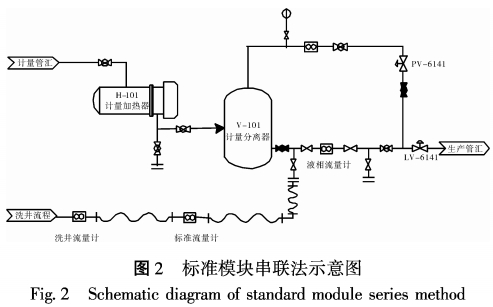

(1)連接串聯流程
利用2"高壓軟管將校準模塊與--口注水井采油樹生產側閥連接起來;用2”低壓軟管將校準模塊另一-端連接至液相流量計前端甩頭。
(2)隔離計量系統，導通流程
將油井倒出計量,并對計量系統進行隔離,關閉注水井的至井下注人流程，緩慢導通至計量分離器串聯流程，關注注水井油壓及計量分離器前端壓力,保證兩個壓力與生產管匯壓力一致,開始校準。
2.3.2數據整理總結
分階段從5m3/h逐步測試至液相流量計上量程,對比注水井流量計、標準流量計、液相流量計的瞬時值變化(每個階段讀數至少5個)，并做好數據記錄。

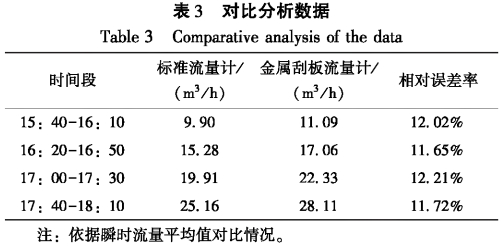

依據原始記錄數據，計算出每個階段內平均值及誤差。
通過對比各階段瞬時數據，計算相對誤差率結果基本一致，得出結論本次E平臺的油井計量流量計誤差率在12%左右。
3實施效果
3.1提質增效優勢顯著
(1)提高了陸地校驗的針對性
該項目中采用的校準方法，僅是提高了發現計量流量計不正確的效率和正確率，對于偏差較大的流量計必須依靠同步更換來徹底消除偏差。
(2)大大提高了油井計量正確率
該項目形成的標準作業程序,在近一年時間里，A平臺已開展16次超聲波法校準，4次容積法，12次標準模塊串聯法，發現3臺次偏差較大的流量計。有效提高了井口平臺的油井計量正確率，便于陸地油藏進一步分析地層情況。
(3)節約外委校準費用
通過該項目自主校準，可及時發現計量流量計偏差，按照所轄三個平臺每年3臺次的外委校準頻率，至少節約外委校準費用約15萬元/年。
3.2適用性強具有推廣價值
礦場應用表明:該項目適用于海上平臺計量分離器液相流量計的在線校驗，實用性、經濟性突出,具有一定的推廣應用價值。因平臺場地、流程差異，每種校準方法的正確率和可操作性會受一定影響，海上平臺可根據實際情況，有效融合三種方法，進而提高校準的可靠性和實用性。應用結果表明，該套方法中三種方法優勢互補，即避免了單一方法的局限性，又能保證適用于不同油井計量流程，能有效提升油井計量管理。
