1.電磁流量計傳感器安裝在金屬管道上的接地
電磁流量計一般金屬管道與大地相通，流動介質通過金屬管道與大地相連接，所以一般均能滿足，因此并不要求非單獨設置接地裝置不可，尤其是小口徑電磁流量傳感器,但單獨設置接地裝置有利于儀表的可靠運行。
2.傳感器安裝在塑料管道或內壁有絕緣涂層、襯里、漆層的金屬管道上的接地

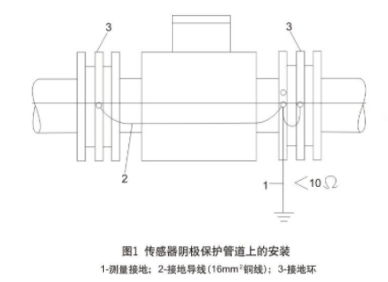

當傳感器介質在絕緣管道上，兩端必須裝金屬短管和接地環，與流體“導通"。見圖1。假如被測流體的腐蝕性很強，安裝金屬短管和接地環有困難時，可以在傳感器兩端的絕緣管道上打孔安裝接地電極，接地電極采用耐腐蝕合金材料制成，用導線與傳感器的接地螺釘相連接。
3.傳感器安裝在陰極保護管道上的接地

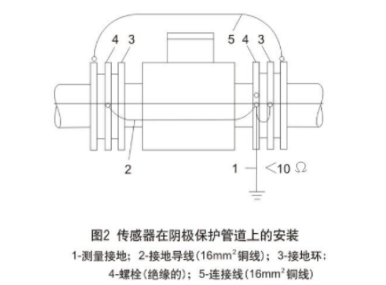

具有陰極防蝕保護的管道上傳感器應與管道絕緣。傳感器安裝必須注意以下幾點見圖2。
傳感器必須與有陰極防保護的管道絕緣，以保證流動介質中的電勢不影響測量結果。
傳感器的兩端面需裝合適的接地環，傳感器和接地環必須與管道法蘭絕緣，兩側接地環應與傳感器互相連接，而與管道間沒有電氣連接。
兩側管道法蘭用截面積為16mm銅線繞過傳感器連接起來。

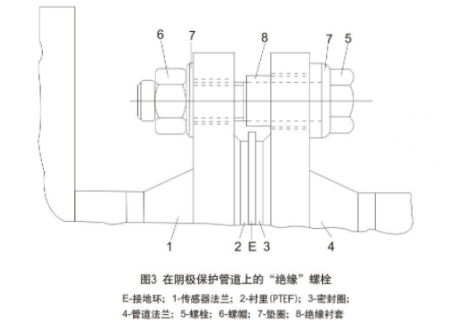

穿過法蘭的連接螺栓應采用絕緣材料制造的襯套和墊圈，使螺栓與法蘭隔離。見圖3
4.傳感器安裝在管道雜散電流很強的場所

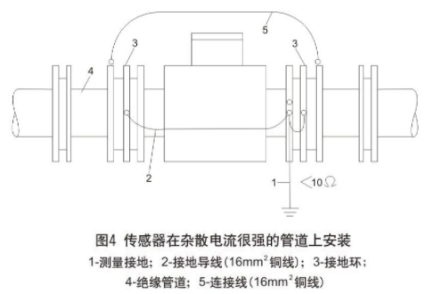

在管道雜散電流很強的場所，例如測量電解槽附近的管道中電解液流量時，雜散電流將會引起嚴重的干擾。在這種情況下，可采用圖4所示的安裝、接地方法。在傳感器兩端各接上一段絕緣管道， 傳感器與絕緣管道之間安裝接地環。與一般的安裝、接地方法一樣，接地環與傳感器的法蘭-并與接地良好的接地棒連接。而絕緣管道兩側的工藝管道另外用連接線短路。這樣，漏電流主要從連接銅線分流短路，而從被測液體引入傳感器信號回路的干擾就大大減小。
在安裝環境有較強的漏電流和電場影響時，傳感器必須單獨接地。地線用總截面積不小于16mm的多股銅線,2連接在埋于一定深度的接地棒上。
