　　天然氣作為一種高效清潔能源，其需求量隨著全球低碳經濟的發展呈現快速增長趨勢，預計 2020 年國內天然氣需求量將達 3 000×108m3。進口渦輪流量計一直占據著高壓管道貿易計量市場，而國產渦輪流量計通常應用于低壓管道，用戶主要為城市燃?xì)獾墓�業用戶。
　　隨著工業過程控制自動化的實施及輸氣管道的大量建設，對貿易計量所需的渦輪流量計和具有強大功能的流量計算機的需求量也不斷增大，因此，擁有自主知識產權且滿足工業性應用要求的高精度高壓渦輪流量計與流量計算機，對實現管道設備的國產化，打破國外技術壟斷，保障管道安全、經濟、高效運行，具有十分重要的意義。為了評價國產化流量計在實際運行過程中的精度、可重復性、穩定性及安全性等指標，為后續新建管道的推廣應用及流量計的制造、改進提供依據，對 4 臺國產氣體高壓渦輪流量計和FC 型流量計算機進行了現場工業性。
1　TBQM 型高壓氣體渦輪流量計
1.1　工作原理
　　高壓氣體渦輪流量計是一種帶機械計數器并用于精確測量氣體流量的流量計，其工作原理：當高壓氣流進入流量計時，首先經過整流器整流并加速，在流體的作用下，渦輪克服阻力矩開始轉動；當力矩達到平衡時，渦輪轉速穩定，此時其轉速與氣體工況流量成正比，并通過齒輪減速傳動；磁耦合聯接驅動字輪計數器轉動，直接累積氣體的工況體積總量。因?yàn)橥ㄟ^(guò)渦輪的流量與渦輪轉速成正比，所以高頻信號脈沖輸出頻率與渦輪轉速存在以下關系[7]：
f=nZ （1）
式中：f 為脈沖頻率，Hz；n 為渦輪轉速，r/s；Z 為渦輪
葉片數。
　　為了使高壓渦輪流量計在一定的流量范圍內正常工作，其儀表系數K 應為常數，但實際上儀表系數K與體積流量q 成一定的函數關系，即：
q=f/K （2）
將式（1）代入式（2），可得：
K=nZ/q （3）
　　式中：K 為儀表系數，為工況條件下每立方米天然氣通過流量傳感器時輸出的脈沖數，1/m3；q 為工況體積流量，m3/s。
綜上所述，儀表系數K 除與渦輪導程、葉片數、葉片寬度、螺旋升角、流量計流體通道等結構因素有關外，還與介質流體黏性、軸承本身阻尼、軸承潤滑油黏度等有關，若以上其中一種或幾種相關因素發生改變，則儀表系數K 也會相應改變，因此流量計應通過線性檢定等方式進行最終設計確認。
1.2　性能測試
　　以 EN 12261-2002《Gas meters - Turbine gasmeters》[8]和 OIML R137-1-2006《氣體流量計》作為流量計產品的研制依據，并嚴格按照標準進行性能測試，主要包括：耐久性、彎矩與扭矩、短時過載、擾動以及高低溫性能測試等。
1.2.1　耐久性測試
　　渦輪流量計進行耐久性測試的目的在于確認流量計在指定條件下的計量性能是否符合分段要求[9]，即：

　　式中：δ為計量相對誤差；Qmax為工況最大流量，m3/h；Qmin為工況最小流量，m3/h；Qt為分界流量點，其值等于 20％Qmax，m3/h。
　　確認各種安裝位置是否影響測試樣機的計量性能，安裝位置可分為水平方向、垂直向上與垂直向下。在不同安裝位置情況下，樣機在耐久性測試前后指示誤差的變化量不得超過式（4）要求值的 1/3。

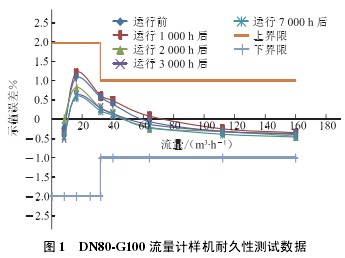

以 DN80-G100 樣機為例，進行耐久性測試說明。首先將 3 臺樣機分別安裝在同一管道的不同位置，管道內 0.8 MPa 壓縮氣體以樣機最大流量進行循環運行，以每 1 000 h 為運行單位，將樣機拆卸并在標準氣體流量裝置上進行相應性能測試，得到 7 000 h 運行測試數據（圖 1）。

　　結果表明：該測試樣機滿足耐久性測試要求，指示誤差的變化量未超過最大允許誤差的 1/3；軸承經過長時間運行磨合更趨于穩定，長期運行后非線性段更趨于理想特性曲線。
1.2.2　彎扭矩測試

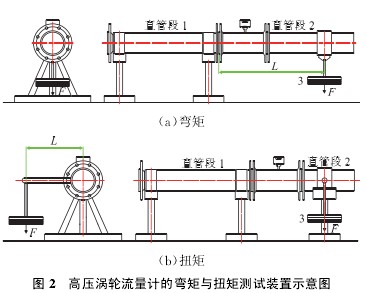

　　對于高壓渦輪流量計，應該詳細說明流量計所需的彎曲與扭力力矩的保護水平[2]。該數據可以通過直接獲得（圖 2，其中直管段 1 連接氣體流量標準裝置，圖 2a 中在直管段 2 預先確定的力臂L 位置附加垂直方向的力F 而形成彎矩M；圖 2b 中在直管段 2 側面預先確定的力臂L 位置附加垂直方向的力F 而形成扭矩T，而彎矩與扭矩均是作用于流量計入口與出口法蘭處）。由于該項測試主要是針對流量計強度的校核，為了使測試結果更具說服力，并且提高其可靠性，將鋁合金殼體的中低壓渦輪流量計 DN80-G100 用于此次測試。測試過程中按照 EN 12261-2002 表 10中要求施加 1 倍、2 倍直至 4 倍（即力矩為 3 040 N·m）的砝碼F，未發現流量計殼體有任何異常變化。施加砝碼F 時及卸下砝碼之后得到的指示誤差與施加砝碼F 之前的指示誤差無明顯變化，實際變化量均在最大允許誤差的 1/3 以?xún)?nèi)。

1.2.3　常壓與高壓對比

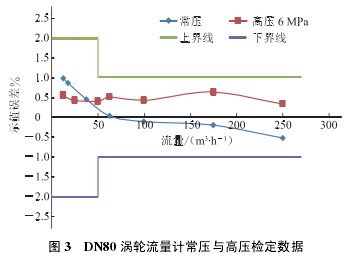

　　為了確認高壓渦輪流量計在高壓氣體介質中計量性能是否滿足工業貿易計量要求，將多臺 DN80-G160樣機發往國家石油天然氣大流量計量站南京分站進行 6 MPa 實流檢定。使用小流量標準裝置對編號為131228041 的 DN80 渦輪流量計進行了檢定（圖 3）。流量計的儀表系數K 的計算公式[10]：

　　式中（Ki）max、（Ki）min分別為流量計在qt～qmax流量范圍各流量檢定點得到的Ki中的最大值和最小值。

2 FC 型流量計算機
　　流量計算機是一種可對多個流量測量點集中進行數據采集、精度高補償運算、數據顯示存儲及運用網絡實現通信功能的新一代以工業微型計算機為內核的計量?jī)x表。與體積修正儀相比，其數據采集頻率高，運算速度快且準確，可以同時對多臺流量計進行溫度壓力修正和計量，廣泛應用于石油、化工、冶金、電力、城市燃?xì)饧肮�熱等行業的重要貿易計量場合和工廠計量管理網絡。
　　FC 型流量計算機最多可以連接 4 路流量計，可以與渦輪流量計、腰輪流量計、孔板流量計等配套使用。當流量輸入為脈沖信號時，其體積流量為：
Qv=3 600 f/K 　　　�。�6）
式中：Qv為未經修正的體積流量，m3/h。
當連接孔板流量計時，體積流量為[11]：

　　式中：qv為工作狀態下體積流量，m3/h；d 為工作條件下孔板開孔直徑，mm；C 為流出系數，對于孔板，按標準計算；? 為可膨脹系數；? 為節流件等效直徑比；Δp為介質流經孔板時產生的壓差，kPa；?1為介質在工作狀態下的密度，kg/m3。
此外，F(xiàn)C 型流量計算機還具有能量計量功能，可以直接通過配置的 RS485 通信接口接收氣相色譜儀的組分分析結果，也可以在流量計算機手動輸入天然氣組分?jǐn)?shù)據后，計算發熱量，再根據所計量的標準體積量計算天然氣能量[12]：
E=∑VnHs　　　�。�8）
　　式中：E 為天然氣的能量，kW·h；Vn為天然氣基準狀態下的體積，m3；Hs為天然氣基準狀態下的單位發熱量，MJ/m3。
FC 型流量計算機內置多種壓縮因子計算模型，且含有多種通信接口，可以使用 RS485 接口與上位機或色譜儀通信，也可以通過 RJ45 接口使用 Modbus/TCP通信協議與上位機通信。

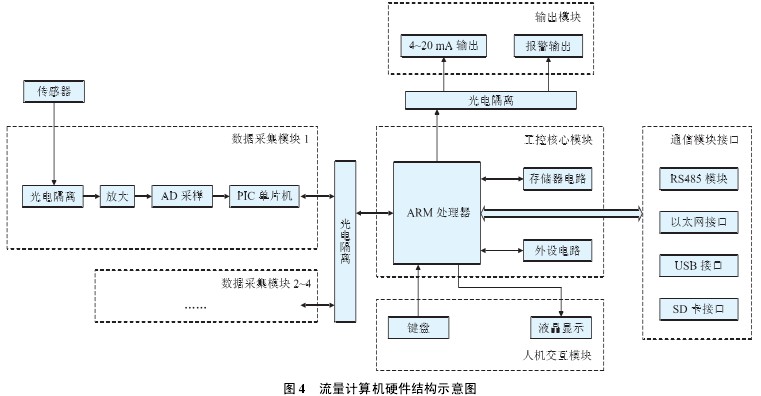

　　為了滿足流量計算機對多通道數據快速處理的要求，同時，考慮到流量計算機硬件配置的靈活性，F(xiàn)C型流量計算機采用模塊化的結構設計方案，數據采集模塊采用可插拔的板卡形式，每張板卡均配有單獨的微處理器，由該處理器負責接收處理輸入到該數據采集模塊的與流量、溫度和壓力相關的電信號，同時，數據采集模塊可以根據輸入信號的不同進行相應的配置（圖 4）。

4　結論
　　通過超過半年的現場工業性，高壓渦輪氣體流量計和配套流量計算機精度符合設計要求，具有較高的可靠性，各項指標和技術性能完全滿足工業貿易計量的要求，打破了國外高壓長輸管道領域的技術壟斷，積累了一定數據和經驗，為今后高壓長輸管道長期運行奠定了堅實的基礎。隨著我國工業計量事業和城市燃?xì)獾陌l(fā)展，以及能量計量的逐步實施，國產化流量計具有很強的市場競爭力和較大的市場潛力，也為天然氣的計量管理提供了保障。
